佳木斯介质损耗测试仪菜单操作详细说明?时间设置附属菜单-1?数据管理附属菜单-2附说明：时间、日期为该数据组测试时的实时时间；测试项目的设定在“参数设定”中设置。?数据管理附属菜单附属菜单-3附说明：HV为测试电压，Tt为测试时的温度状态。?参数设定附属 附属菜单-4附说明：1)预设温度设置方法：该设置项一般设置为“90℃”，温度100℃；直接点击“90℃”文字上，按“↑、↓”进行温度设置。用途：于“加热测试时”，加热到设定预设温度时，停止加热，然后恒温；于“自动测试”时，当温度加热到预设温度时，设备将进行自动测试。2)恒温条件设置方法：该设置项一般设置为“外电极”，直接点击“外电极”或其它条件文字上，按“↑、↓”进行恒温条件切换。用途：这是基于预设温度下的另一外加条件，此条件分：外电极、内电极及平均温三种；外电极：该电极为加压极上的温度，为为接近油温的温度；内电极：该电极为测试极上的温度；平均温：该温度是内、外电极的两组温度的平均值。

佳木斯绝缘油介质体积电阻率测定仪量大从优 <佳木斯>天正华意电气设备有限公司

佳木斯介质损耗测试仪设备自动化程度高，可自动完成油杯清洗；三、产品主要技术指标测 量 范 围： 电容量 5pF～200pF相对电容率 1.000～30.000介质损耗因数 0.00001～100直流电阻率 2.5 MΩm～20 TΩm测 量 精 度： 电容量 ±(1％读数＋0.5pF) 相对电容率 ±1％读数介质损耗因数 ±(1％读数＋0.0001)直流电阻率 ±10％读数分辨 率： 电容量 0.01pF相对电容率 0.001介质损耗因数 0.00001测温 范 围： 0～125℃温度测量误差： ±0.5℃交流实验电压： 0～2000V连续可调，频率50Hz直流试验电压： 0～500V 连续可调功　耗： 100W外型 尺 寸：420mm＊380mm＊385mm总 重 量： 21Kg四、使用条件 1. 环境温度 0～40℃2. 相对湿度≤80％3. 工作电源 AC 220V（1 ± 10％）4. 电源频率 50 Hz (1 ± 10％)5. 功率消耗＜200 W五、面板说明油介质损耗及电阻率测试仪图1图21. 液晶屏 显示日期、时间、操作参数、测试结果、操作菜单提示等相关信息；2．打印机 打印单次及多次测试结果的平均值；3．电源插座及开关良好插接AC 220V 50Hz电源线；电源开关控制仪器电源通断4．油杯 测试油样的容器5．测量信号插座用于插接测量信号线6. 温度信号线 打开后放入或取出油杯，关闭后方可进行测试；7. 接地柱可靠的地线连接柱六、操作步骤图解1.将测量信号线和温度信号线如图2连接完好。

佳木斯介质损耗测试仪测量线路由取样电阻与前置放大器和A／D转换器组成。通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位等，再由单片机运用数字化实时采集方法，通过矢量运算便可得出试品的电容值和介质损耗正切值。仪器内部已经采用了抗干扰措施，保证在外电场干扰下准确测量。图1测量原理图1.仪器结构测量电路：傅立叶变换、复数运算等全部计算和量程切换、变频电源控制等。控制面板：打印机、键盘、显示和通讯中转。变频电源：采用SPWM开关电路产生大功率正弦波稳压输出。升压变压器：将变频电源输出升压到测量电压，无功输出2KVA/1分钟。标准电容器：内Cn，测量基准。Cn电流检测：用于检测内标准电容器电流，10μA～1A。输入电阻〈2Ω。Cx正接线电流检测：只用于正接线测量，10μA～1A。输入电阻〈2Ω。Cx反接线电流检测：只用于反接线测量，10μA～1A。输入电阻〈2Ω。反接线数字隔离通讯：采用精密MPPM数字调制解调器，将反接线电流信号送到低压侧。隔离电压20KV。2.工作原理启动测量后高压设定值送到变频电源，变频电源用PID算法将输出缓速调整到设定值，测量电路将实测高压送到变频电源，微调低压，实现准确高压输出。根据正/反接线设置，测量电路根据试验电流自动选择输入并切换量程，测量电路采用傅立叶变换滤掉干扰，分离出信号基波，对标准电流和试品电流进行矢量运算，幅值计算电容量，角差计算tgδ。

<佳木斯>天正华意电气设备有限公司 佳木斯绝缘油介质体积电阻率测定仪量大从优 <佳木斯>天正华意电气设备有限公司

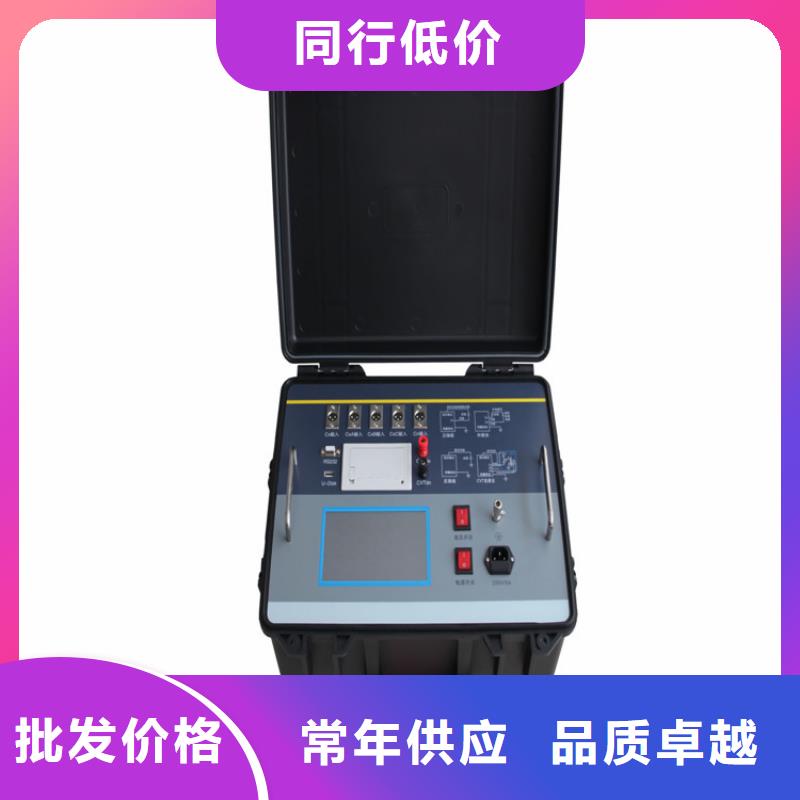

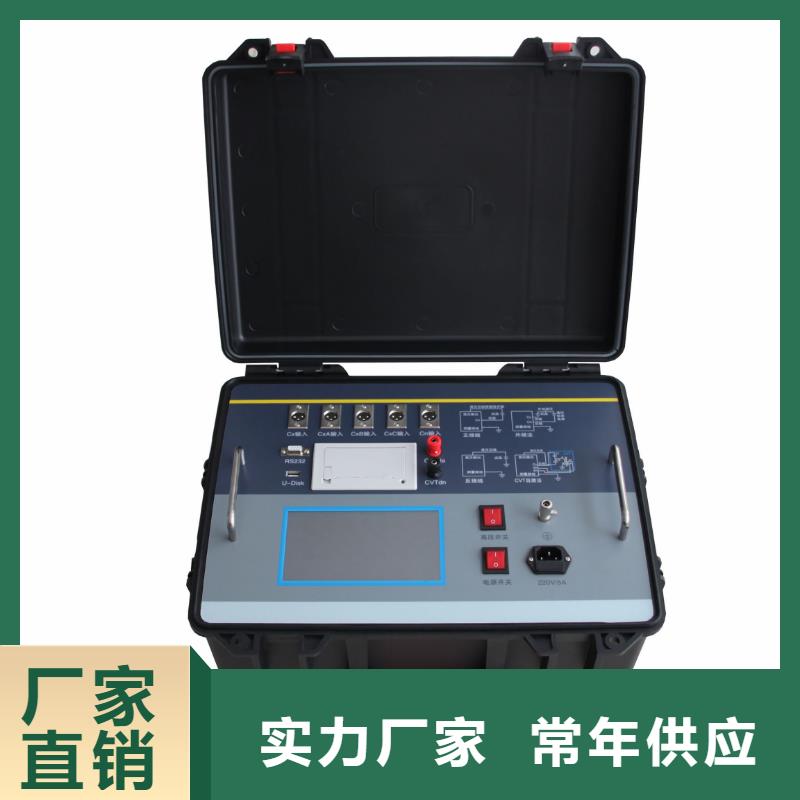

佳木斯介质损耗测试仪方便PT，CT二次做交流耐压，400V低压系统做耐压试验。11、能够识别外接高压电源频率40Hz~70Hz，允许用工频电源或串连谐振电源做大容量高电压介损试验。12、具有CVT测试功能，可实现CVT的自激法测试，可设置高压电压/电流、低压电压/电流4个保护限制，确保人身、设备。13、测试CVT时候，不仅能够自动测试C1和C2的电容值和介损值，而且能够测试CVT设备的总电容和介损值14、具有CVT变比测量功能。可测量CVT变比、极性和相位误差。15、具有四通道同时测量功能，方便测试变压器三相和中性点套管。16、自带热敏打印机可打印输出，带日历时钟方便用户出测试报告 带有U盘输出。17、带计算机接口。一台计算机可控制32台仪器，可集成到综合高压试验车上实现测量、数据处理和报表输出。18、接地保护功能，当仪器不接地线或接地不良时，仪器不进入正常程序，不输出高压。过流保护功能，在试品短路或击穿时仪器不受损坏。19、触电保护功能，当仪器操作人员不小心触电时候，仪器会立即切断高压，保障试验人员的.四、技术指标准确度：Cx±（读数×1％＋1pF）tgδ:±（读数×1％＋0.00040）抗干扰指标： 变频抗干扰，在200％干扰下仍能达到上述准确度电容量范围：内施高压：3pF～60000pF/10kV 60pF～1μF/0.5kV外施高压：3pF～1.5μF/10kV60pF～30μF/0.5kV分辨率：0.001pF，4位有效数字tgδ范围：不限，分辨率0.001％，电容、电感、电阻三种试品自动识别。试验电流范围：10μA～5A内施高压：设定电压范围：0.5～10kV(可定制12kV) 输出电流：200mA升降压方式：电压随意设置。比如5123V。试验频率： 40-70Hz单频随意设置。

佳木斯介质损耗测试仪油杯简介1.油杯结构图二 油杯结构图①油杯杯体，测量加压极油隙③油杯内电极，测量测试极 内电极固定钮⑤油杯内电极，测量屏蔽极 ⑥测试端⑦温度接口2.油杯技术标准油杯采用三极式结构，完全符合GB/T 5654-2007标准，极间间距2mm，可杂散电容及泻漏对介损测试结果的影响。3.油杯使用?装入油杯：将油杯平稳放入仪器加热炉内，保证油杯底部接触良好，以便有良好电接触和热接触，装入后应将测试线接好，黑色线是信号测试线，白色是温度测量线?取出油杯：必须在断电情况下，先取下短的黑色、白色测量线后直接将油杯取出。4.拆装油杯电极将内电极固定钮④旋松后可将内电极全部取出；同样，装入内电极后应将内电极固定钮④旋紧。5.装入油样将取出内电极的后油杯杯口朝上，然后将其向下轻斜约60度左右，再将装有40ml被试油样的量杯的杯口边缘碰到油杯杯口内壁，接着量杯慢慢轻斜，缓慢将油倒入， 注意尽可能不要在油中夹入气泡；完成后便可将内电极慢慢装入油杯，然后打拧好内电极固定钮，再将整个装完油的油杯放入主机静止15分钟（这样可很好的将大部分气泡排出；如不静止，将直接影响设备加压情况以及数据的准确）；就可以运行主机。注意：内电极系非常精密部件，取出、装入时一定动作缓慢，平稳，内外电极间不要碰撞，以防破坏表面，导致整个油杯报废；6.油杯清洗?彻底清洗：测量前，应对油杯进行的清洗，这一步骤非常重要。因为绝缘油对极微小的污染都有极为敏感的反应。

佳木斯绝缘油介质体积电阻率测定仪量大从优 <佳木斯>天正华意电气设备有限公司

佳木斯介质损耗测试仪 注 意：如果打开高压盒电源开关指示灯不闪烁，可能是电池没电了，需要充电。4.9、高压测量接线柱安装位置：如图4—2—⑨。功 能：反接法测量时，被试品的测量输入插座。注 意：高压小于等于12 kV，电流小于等于15A。4.10、高压接线柱安装位置：如图4—2—⑩。功 能：测试高压接线柱，反接法测量时被试品的高压屏蔽极。注 意：高压小于等于12kV。4.11、高压盒电源开关和充电插座安装位置：高压盒底面，如图4—2—11。功 能：高压盒电源开关和充电插座。注 意：高压盒内置锂电池电量可以在手持终端主界面查看。不使用时请及时关闭电源开关，以免电池掉电。充电必须使用原厂自带充电器，充电电压12.6V电流小于等于3000mA，充电插座严禁短路。4.12、低压盒电源开关安装位置：如图4—2—12。功 能：低压盒电源开关。注 意：不使用时请及时关闭，以免电池掉电。4.13、低压盒电源指示灯安装位置：如图4—2—13。功 能：打开低压盒电源开关则指示灯一直亮。注 意：如果打开高压盒电源开关指示灯不亮，可能是电池没电了，需要充电。4.14、低压盒充电插座安装位置：如图4—2—14。功 能：低压盒内置锂电池充电插座。注 意：电池电量可以在手持终端主界面查看。充电必须使用原厂自带充电器，充电电压12.6V电流小于等于3000mA，充电插座严禁短路。4.15、测试主机2.4G天线插座安装位置：如图4—2—15。功 能：手持终端与测试主机之间的无线通讯。注 意：必须使用2.4G天线，开机之前请检查天线是否插好拧紧。4.16、低压测量接线柱安装位置：如图4—2—16。功 能：正接法测量时，被试品的测量输入插座。注 意：电流小于等于15A。4.17、接地接线柱安装位置：如图4—2—17。功 能：测试主机接地接线柱，正接法测量时被试品的低压屏蔽极。

佳木斯介质损耗测试仪温度信号线置于油杯中心部位的插孔内；2、将地线与设备连接完好，接通电源线，打开电源开关，设备会自动进入主界面如图3，图33.做试验之前，先要将油样注入测试油杯内，油杯有两个口，一个（粗）是注油口，一个（细）是液位管，用于显示液面的高度，我们在注油之前应打开主界面中的漏油开关，让被测油样将油杯进行一下冲洗，点开漏油开关，开关前面会显示√，将待测油样缓慢导入油杯，油样会自动由排液管流出，当清洗完毕后点击漏油开关，关闭排油系统，当油样进液口和液位管高度持平时即可。4、在图3 界面下，按试验条件键，设备进入下一级菜单如图4；图45、在图4界面中，可以分别对试验参数进行设置，图中是设备的默认参数，如需改动，只要点击需要改动的参数，就会自动弹出一个小键盘，如图5，在小键盘中直接输入需要的参数并点击小键盘上的确认键即可，选择打印的时候只要点击光标处就可以在是和否之间切换。设定好后点击确定即可回到图3主界面。图56、在图3界面下，点击空杯测试进入图6，空杯测试主要是对油杯注油前的干净程度和装配进行验证，可以选择介质损耗因数和相对电容率及体积电阻率，点击测试项目前面的光标即可选择测试还是不测试。空杯介损值越小越好，在图6中选择完测试项目后点击确定后即可进入图7，图7中设备可以在设定的90℃进行测量，也可以点击立即测试，在当时温度下测量。图6图77、空杯检测完毕没有问题后，将油杯的内电极取出置于油杯架上，取40ml待测油样置于油杯中（注意：注入油样时一定注意不能出现气泡，应沿着杯壁缓缓注入），油样注入后，再将油杯的内电极慢慢的放到位。

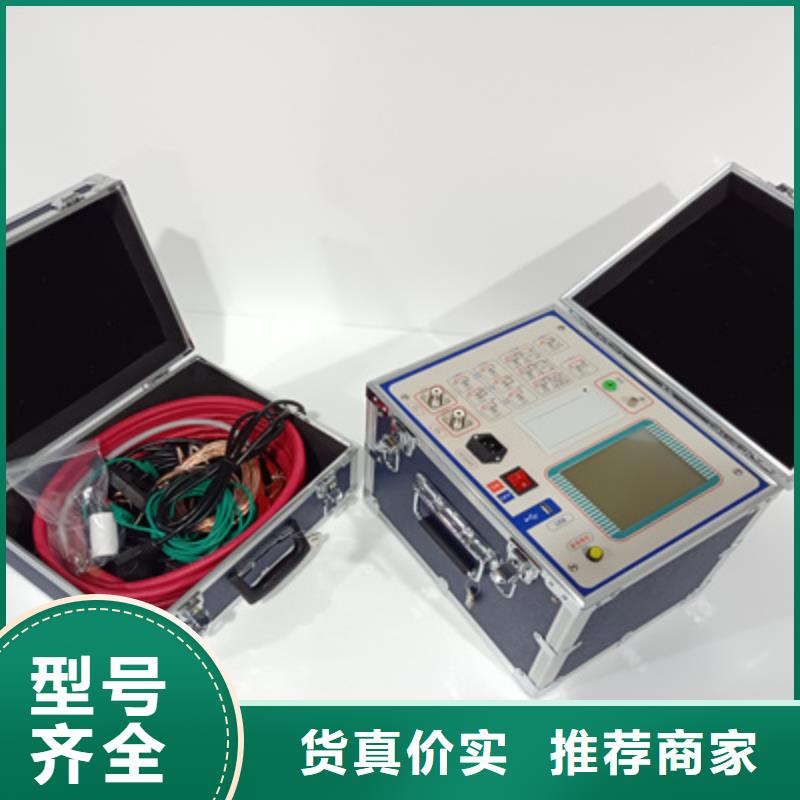

佳木斯介质损耗测试仪异频介质损耗测试仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。仪器为一体化结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6 高稳定度标准电容器。测试高压源由仪器内部的逆变器产生，经变压器升压后用于被试品测试。频率可变为50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用数字陷波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。该仪器配以绝缘油杯加温控装置可测试绝缘油介质损耗。仪器主要具有如下特点：?超大液晶中文显示操作简单，仪器配备了高端的全触摸液晶显示屏，超大全触摸操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。轻轻点击一下就能完成整个过程的测量，是目前非常理想的智能型介损测量设备。?海量存储数据仪器内部配备有日历芯片和大容量存储器，保存数据200组，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。?科学先进的数据管理仪器数据可以通过U盘导出，可在任意一台PC机查看和管理数据。?多种测试模式仪器能够分别使用内高压、外高压、内标准、外标准、正接法、反接法、自激法等多种方式测试；在外标准外高压正接法情况下可以做高电压（大于10kV）介质损耗。?不拆高压引线测量CVT仪器可在不拆除CVT高压引线的情况下正确测量CVT的介质损耗值和电容值。?CVT反接屏蔽法测量C0仪器可采用反接屏蔽法测量CVT上端C0的介质损耗值和电容值。?

<佳木斯>天正华意电气设备有限公司 佳木斯绝缘油介质体积电阻率测定仪量大从优

佳木斯介质损耗测试仪 仪器出现故障时，关闭电源开关，等待一分钟之后再检查。三、性能特点1、仪器采用傅立叶变换数字滤波技术，测量电容、介质损耗及其它参数。测试结果精度高，便于实现自动化测量。2、仪器采用了变频技术来现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。3、使用全触摸超大液晶显示器，操作简单。全触摸液晶显示屏，超大全图形操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。轻轻触摸就能完成整个过程的测量。4、存储数据：内部配备有日历芯片和大容量存储器，能将检测结果随时保存，随时可以查看历史记录，并可以打印输出。当前时间和存储时间都能随时显示和打印。5、科学先进的数据管理：仪器数据可以通过U盘导出，可在任意一台PC机上通过专用软件，查看和管理数据。6、仪器操作简便，测量过程由微处理器控制，只要选择好合适的测量方式，数据的测量就可在微处理器控制下自动完成。一体化机型，内附标准电容和高压电源，便于现场测试，减少现场接线。8、仪器测量准确度高，可满足油介损测量要求，因此只需配备标准油杯，和专用测试线即可实现油介损测量。9、具有反接线低压屏蔽功能，在220kV CVT 母线接地情况下，对C11 可进行不拆线10kV反接线介损测量10、能够做交流耐压试验。
