直流系统绝缘校验仪,【回路电阻测试仪】无中间商厂家直销

直流系统绝缘校验仪功能特点3．1主要功能介绍1．可在线或离线对绝缘监测装置或便携式接地查找仪进行校验；2．装置具有正极接地测试功能，可对被测装置进行正极接地测试精度及正极接地报警精度进行测试；3．装置具有负极接地测试功能，可对被测装置进行负极接地测试精度及负极接地报警精度进行测试；4．装置具有两极接地测试功能，可对被测装置进行两极接地功能检测，两极接地阻抗提供五组预设值，用户可自行设置组合；5．装置具有电压精度测试功能，装置内部设有可调直流电压系统，用户可设定多个电压测试点，对被测装置电压测量精度进行测试；6．装置具有电压越限告警测试功能，用户通过设置改变装置内部可调直流电压系统输出电压，可对被测装置电压越限告警功能进行检测；（该项功能在离线模式下测试）7．装置具有交流接地测试功能，可对被测装置交流接地检测功能进行校验；（该项功能在离线模式下测试）8．装置具有平衡电桥检测功能，通过该项功能，用户可对被测装置或直流系统的正对地绝缘电阻，负对地绝缘电阻，平衡电桥大小进行检测；

直流系统绝缘校验仪接线说明上图与面板上插口一致，图中数字标示孔位，其表示的意义如下：1,2：用于普通支路的测试，将1与2穿过被测设备的传感单元，在进行模拟接地测试时，其间会有漏电流流过供被测设备进行检测；3,4,5,6,7：用于进行环路模拟时测试，测试时将4与6穿过传感器A，3穿过传感器B，5与7穿过其它待测传感器，则传感器A与传感器B形成模拟环路供待测设备判断，在该模式下可进行各项接地功能测试；使用1,2,3,4,5,6,7插座时，上述相应位需要用设备附带的连接线连接上下插孔。五、操作界面5．1 模式选择界面接通电源，开启开关之后，首先进入的是产品型号界面，等待几秒后，进入工作模式选择画面：关于在线测试与离线测试的说明：在线测试：在线测试时，被测设备由原直流系统供电，设备内部直流电源模块将不提供直流电压输出，此时可将测试端直接接在待测模块所处的同一直流电源系统的母线或支路中进行测试，校验仪将会跟据设定指令向系统或支路中投入对应的电阻或电容；离线测试：离线测试时，被测设备由校验仪内部的直流电源系统供电，选择该模式测试时，须将被测设备完全退出原运行直流的直流系统，单独对其进行全方面的校验；用户可根据现场实际情况选择在线测试或离线测试模式。5．2 在线测试选择在线测试模式时，系统将会提示测试端连接线是否正确的接入系统，提示界面如下：确定测试端连接线已正确接入后按确定键即可进入在线测试项目列表主菜单，如下图示：在该界面下可以选择可在线测试的各项功能，按返回键可以回到模式选择界面。

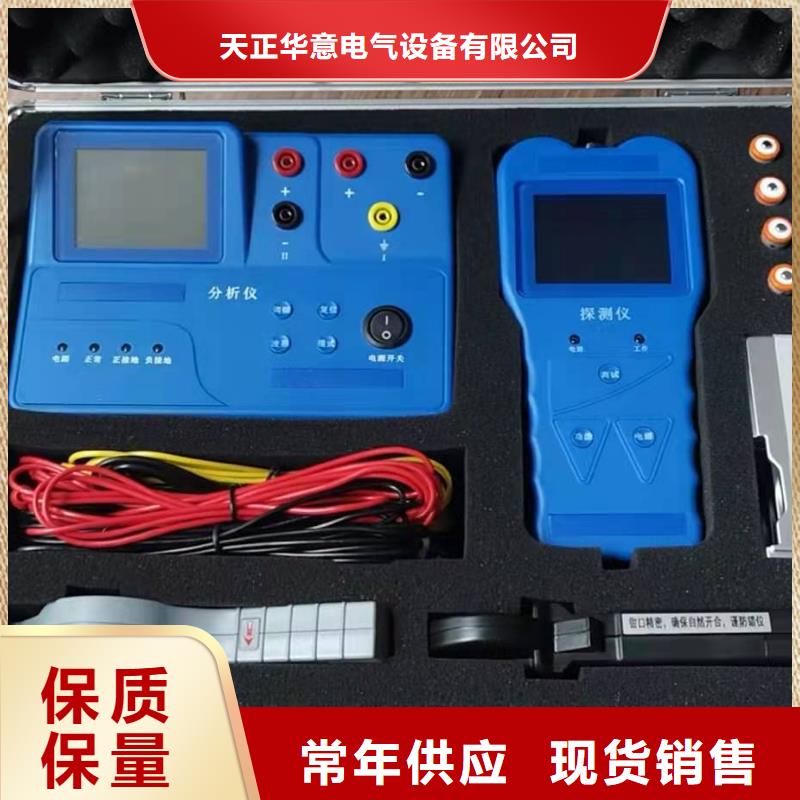

直流系统绝缘校验仪查找直流系统接地故障时，不需要断开电源，可实现接地点定位。仪器能检测直流系统接地电阻阻值和接地方向，为电力直流系统接地故障的查寻与定位提供适用可靠的高准确性探测仪器。随着电力系统对运行的要求越来越高，电力系统中对各类直流故障查找的要求也将越来越高，因此，高精度、绝缘趋势分析将成为电力系统对新一代直流接地故障查找仪的基本要求。基于直流电流差值检测原理的新型直流接地故障查找仪引入快速FFT变换技术，通过对检测量幅频特性的详细分析平衡了直流接地故障查找性与灵敏度方面的矛盾，将直流接地故障技术推向了一个新的高度，具有广泛的应用前景。青岛天正华意电气设备有限公司服务好 质量 价格
